什么是无线充电技术?

时间 :2020-07-10 作者 : 来源: 浏览 : 分类 :技术文章

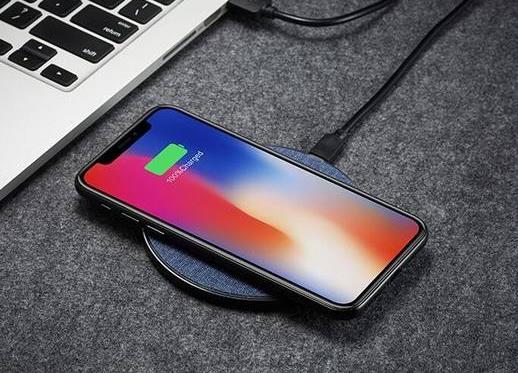

采用该技术的充电设备包含电源发射装置和电源接收装置两部分,发射装置大小薄厚与普通手机相当,接收装置嵌入手机保护套中,将手机套上保护套,平放在发射装置上进行充电

    无线充电技术(英文:Wirelesschargingtechnology;Wirelesschargetechnology)源于无线电能传输技术,可分为小功率无线充电和大功率无线充电两种方式。



    小功率无线充电常采用电磁感应式,如对手机充电的Qi方式,但中兴的电动汽车无线充电方式采用感应式[1]。大功率无线充电常采用谐振式(大部分电动汽车充电采用此方式)由供电设备(充电器)将能量传送至用电的装置,该装置使用接收到的能量对电池充电,并同时供其本身运作之用。


    由于充电器与用电装置之间以磁场传送能量,两者之间不用电线连接,因此充电器及用电的装置都可以做到无导电接点外露。


    主流的无线充电标准有五种:Qi标准、PowerMattersAlliance(PMA)标准、AllianceforWirelessPower(A4WP)标准、iNPOFi技术、Wi-Po技术。


    1、Qi标准


    Qi是全球首个推动无线充电技术的标准化组织--无线充电联盟(Wireless PowerConsortium,简称WPC)推出的“无线充电”标准,具备便捷性和通用性两大特征。首先,不同品牌的产品,只要有一个Qi的标识,都可以用Qi无线充电器充电。其次,它攻克了无线充电“通用性”的技术瓶颈,在不久的将来,手机、相机、电脑等产品都可以用Qi无线充电器充电,为无线充电的大规模应用提供可能。


    市场比较主流的无线充电技术主要通过三种方式,即电磁感应、无线电波、以及共振作用,而Qi采用了最为主流的电磁感应技术。在技术应用方面,中国公司已经站在了无线充电行业的最前沿。据悉,Qi在中国的应用产品主要是手机,这是第一个阶段,以后将发展运用到不同类别或更高功率的数码产品中。


    2、PowerMattersAlliance标准


    PowerMattersAlliance标准是由DuracellPowermat公司发起的,而该公司则是由宝洁与无线充电技术公司Powermat合资经营,拥有比较出色的综合实力。除此以外,Powermat还是AllianceforWirelessPower(A4WP)标准的支持成员之一。


    已经有AT&T、Google和星巴克三家公司加盟了PMA联盟(PowerMattersAlliance缩写)。PMA联盟致力于为符合IEEE协会标准的手机和电子设备,打造无线供电标准,在无线充电领域中具有领导地位。


    DuracellPowermat公司推出过一款WiCC充电卡采用的就是PowerMattersAlliance标准。WiCC比SD卡大一圈,内部嵌入了用于电磁感应式非接触充电的线圈和电极等组件,卡片的厚度较薄,插入现有智能手机电池旁边即可利用,利用该卡片可使很多便携终端轻松支持非接触充电。


    3、A4WP标准


    A4WP是AllianceforWirelessPower标准的简称,由美国高通公司、韩国三星公司以及前面提到的Powermat公司共同创建的无线充电联盟创建。该联盟还包括EverWinIndustries、GillIndustries、PeikerAcustic和SKTelecom等成员,目标是为包括便携式电子产品和电动汽车等在内的电子产品无线充电设备设立技术标准和行业对话机制。


    4、iNPOFi技术


    iNPOFi(“invisiblepowerfield”,即“不可见的能量场”)无线充电是一种新的无线充电技术。其无线充电系列产品采用智能电传输无线充电技术,具备无辐射、高电能转化效率、热效应微弱等特性。


    iNPOFi智能无辐射技术与现有其他的无线充电技术相比,iNPOFi没有辐射,采用电场脉冲模式,不产生任何辐射,中国泰尔实验室测试结果显示,辐射增加值近乎零。在高效方面,泰尔试验室还测定,该技术的产品,充电传输效率高达90%以上,彻底改变了传统无线充电最高70%以下电转换低效率问题。


    在智能管理方面,采用芯片适配管理技术,其中包括:自动开启、关闭充电过程;自动适配需要的电压、电流,管理充电过程,以确保较高的充电效率;并可以使用一个统一的充电板,为任何品牌、型号的电子产品,进行安全、便利、高效的充电。在安全性方面,同时考虑到了各种弱电充电中的安全性问题,如静电ESD保护、防过充、防冲击等等,甚至若受电设备自身电源管理出现问题时,可以通过inpofi芯片自动熔断保护电子设备不被损坏。


    值得一提的是,对于智能设备厂商而言,inpofi以一颗极小的芯片为核心,实现了超微化设计,仅有1/4个五毛硬币大小,可以方便的集成到任何设备中,也可以集成到各种形态的可穿戴设备中。这是传统电磁原理的产品无法达到的。


    iNPOFi技术作为新一代无线充电技术标准,高效、绿色、便捷、经济。采用该技术的充电设备包含电源发射装置和电源接收装置两部分,发射装置大小、薄厚与普通手机相当,接收装置嵌入手机保护套中,将手机套上保护套,平放在发射装置上进行充电。充电过程中,手机不需要插上任何连接线。相关检测显示,充电过程中电磁辐射为零,电能效率转换达94.7%,接近有线充电。充电设备支持低电压供电,兼容普通USB供电;实现低温充电,有效保障设备及电池的使用安全及寿命。


    5、Wi-Po技术


    Wi-Po技术,为Wi-Po磁共振无线充电技术,利用高频恒定幅值交变磁场发生装置,产生6.78MHz的谐振磁场,实现更远的发射距离。


    该技术通过蓝牙4.0实现通讯控制,安全可靠,并且可以支持一对多同步通信,同时还具有过温、过压、过流保护和异物检测功能。该技术由于使用的载体为空间磁场,能量不会像电磁波那般发射出去,所以不会对人体造成辐射伤害。


    Wi-Po磁共振无线充电可应用于手机、电脑、智能穿戴、智能家居、医疗设备、电动汽车等各种场景。
